intrari cititoare/porturi: 2
intrari tastatura/porturi: 2
intrari contact, supervizate: 16
• sursa de alimentare in comutatie de 2.5A
• protectie baterie cu litiu in situatia caderii totale de curent
• baterii backup (2x12V 7AH baterii gel-type)
include: cutie metalica + trafo, reglete conexiuni, siguranta protectie, tamper
 |
|
CT-V900-A : Controler acces pentru 2 usi
Controlerul de acces pentru 2 usi este elementul central al fiecarui sistem de control acces Centaur. Toate intrarile, iesirile, cititoarele si modulele de extensie precum si computerul de gestiune (software-ul Centaur), sunt conectate direct la controler prin intermediul busului de comunicatie RS485.
Alte controlere CT-V900-A pot fi de asemenea conectate in retea pentru configuratii multi-controler. Intreaga programare si evenimentele sistem sunt salvate in memoria controlerului. In functie de progrmare si de evenimentele aparute, acesta va lua decizii rapide, va reactiona in consecinta si va trimite comenzi catre modulele / componentele corespunzatoare din sistem.
SPECIFICATII TEHNICE CT-V900-A:
- poate controla 2 usi (Reader In / REX Out) sau 1 usa (Reader In / Reader Out)
- usile se pot extinde cu inca 6 (total 8: 2+6 per controler) prin utilizarea a 3 module de extensie CA-A470-A
- 10920 cartele
- 256 orare (extensibile)
- jurnal de 2048 evenimente memorate (extensibil)
- 16 intrari pe placa (utilizand ATZ 2R/3R)
- 2 iesiri de yala pe placa, de 12Vdc sau 24Vdc selectabile in camp si 6 iesiri de curent mic
- 2 relee pe placa, izolate galvanic cu contacte N/O - N/C, 5A/30Vdc
- accepta controloare multiple
- arhitectura complet distribuita (functionare 100% in absenta comunicatiei cu software-ul de gestiune)
- control al lifturilor (64 etaje pentru fiecare cabina de lift)
- suport retea
- actualizare on-line a firmware-ului, via calculator
- tehnologia pe bus (RS485) de adaugare module hardware se poate folosi pana la 1200m distanta de centrala CT-V900-A
- accepta comunicatie RS-232 si RS-485: 1 port RS232, 1 port RS485 pt. reteaua de unitati de control, 1 port RS485 pt. module de extensie (E-BUS)
- cititoarele de cartele suportate: Wiegand, Track 2 ABA, BCD si multe altele
- tehnologie plug and play
- lifturi controlate: 2 cabine cu 64 etaje/cabina
- 128 grupuri de etaje
- accepta programe orare per etaj (ex.: daca o persoana este autorizata pentru a avea acces doar la etajul 7, celelalte etaje vor aparea ca restrictionate)
- cerinte: editia software tip Standard, Professional sau Enterprise

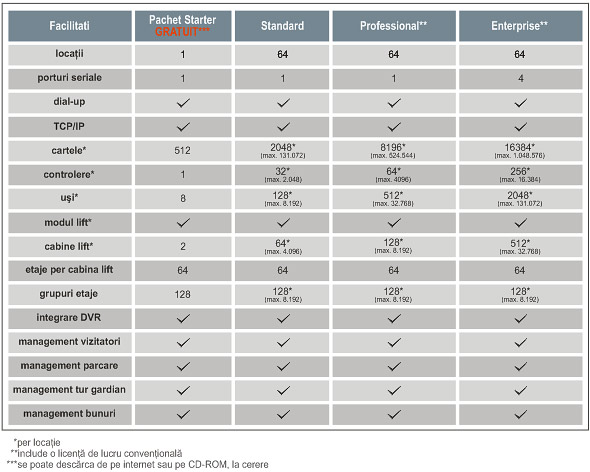

Pentru capacitatea maxima a sistemului, vizualizati specificatiile software-ului Centaur |
| |
Module CENTAUR pentru controlul accesului
|
 |
|
CA-A470-A: Modul extensie, 2 usi
Fiecare modul CA-A470-A gestioneaza 2 cititoare, 2 tastaturi si doua dispozitive de blocare si ofera 4 intrari standard si 6 iesiri programabile.
Se pot adauga maxim 3 module de extensie CA-A470-A per controler
• gestioneaza doua cititoare si / sau tastaturi
• 2 iesiri de yala: 2 relee, izolate galvanic cu contacte N/O - N/C, 5A/30Vdc
• 4 intrari (contacte de usa si REX)
• 6 iesiri programabile
• 2 setari pentru curentul de incarcare a bateriei
• indicatii de stare cuprinzatoare prin intermediul LED-urilor
• accepta toate cititoarele de cartele Wiegand, Track 2 ABA , BCD si multe altele
• tehnologia pe bus (RS485) de adaugare module hardware se poate folosi pana la 1200m distanta de centrala CT-V900-A
• optiuni de protectie avantajoase pentru functionarea in absenta comunicatiei cu controlorul (off-line) |
 |
 |
|
CA-A480-A: Controlor lift, 16 etaje
Conectat la magistrala de extensii a controlorului CT-V900-A, poate gestiona 16 etaje.
Fiecare releu de control al etajelor de pe CA-A480-A poate fi interfatat cu un buton de control al etajelor din cabina de lift. Cand este prezentata o cartela valida, releele corespunzatoare de control al etajelor vor fi activate, permitand posesorului sa selecteze etajul dorit.
Modul de control al destinatiei, care necesita folosirea modulului de control al destinatiei CA-A482-P, permite o urmarire a evenimentelor si o contabilizare a utilizatorilor superioare.
Specificatii tehnice:
• 16 relee integrate pe placa pentru controlul etajelor
• relee izolate galvanic cu contacte N/O - N/C, 20A/16Vdc
• intrare control incendiu
• controleaza pana la 64 etaje si 2 cabine lift
• raportare destinatie (necesita CA-A482-P)
• se conecteaza direct pe magistrala RS-485 E-BUS
• orar individual pentru fiecare etaj cu alimentare pe placa, de 12Vdc
• supervizare totala, cu afisaj LED intuitiv pentru: sabotaj, nivel scazut baterie sau baterie descarcata, defect alimentare principala
• baterie de rezerva cu curent de incarcare selectabil
• intrare de control in caz de incendiu |
|
 |
|
CA-A482-P: Modul raport destinatie
Conectat direct pe controlorul de lift CA-A480-A, modulul are 16 intrari de selectie a etajelor, una pentru fiecare releu de control al etajelor de pe CA-A480-A.
Apasarea unuia dintre butoanele de selectie a etajelor conectate va activa numai releele de control al etajelor corepunzatoare etajului selectat, permitand astfel accesul la etajul dorit.
Evenimentul, inclusiv etajul selectat, va fi memorat in memoria de evenimente a controlorului CT-V900-A. In cazul selectiei unui etaj la care utilizatorul nu are acces, va fi generat un alt eveniment. La o prezentare a cartelei utilizatorul poate selecta un singur etaj. In momentul in care este selectat un etaj, utilizatorul trebuie sa prezinte din nou cartela pentru o noua selectie.
Specificatii tehnice:
• se conecteaza direct pe controlerul de lift CA-A480-A
• operare de tip o cartela, un etaj; fiecare calator al liftului prezinta cartela pentru a seta butonul de etaj
• 16 intrari de selectie a etajelor si indicatoare LED
• memoreaza selectiile de etaje valide/invalide
• fiecare calator al liftului prezinta cartela pentru a seta butonul de etaj
• intrare alimentare 5Vdc
• consum: 28mA(tipic), 108mA (max) |
|
 |
|
CA-A360-A: Modul convertor RS-232 - RS-485
CA-A360-A este o interfata de comunicatie care este instalata intre serverul de control acces si primul controlor CT-V900-A din retea.
Specificatii tehnice:
• Converteste RS-232 la RS-485
• permite conectarea controloarelor la maxim 1220m (4000ft.) de server
• utilizeaza cablu UTP (cat 5)
• LED-uri pentru RX, TX si alimentare
• temperaturi de operare: -10°C la 55°C
• necesar alimentare: 12 Vdc
• consum curent: 100mA max |
|
Alimentare: 10 – 14.6Vdc
Consum: 190mA
Temp. operare: : -10°C to 55°C |
|
CA-A370-P: Hub retea cu 4 porturi RS-485
CA-A370-P permite cablarea magistralei RS-485 in configuratie stea intr-o retea RS-485 noua sau existenta, fara a afecta performantele retelei principale sau a dispozitivelor conectate la ea. CA-A370-P are patru porturi slave complet independente, asigurand astfel o izolare mai buna la zgomote si sporind semnificativ siguranta comunicatiei.
Specificatii tehnice:
• permite configuratii rapide in stea
• 4 porturi slave (se pot crea 4 magistrale RS-485 independente pornind de la 1 retea RS-485)
• izolare sporita a magistralei la zgomote (noise)
• permite economie de cablare
• Maxim 32 de dispozitive pe fiecare port slave
• se conecteaza direct pe magistrala RS-485 E-BUS
• 6 LED-uri indicatoare pentru a arata starea alimentarii si activitatea retelei si a porturilor
• Conecteaza controlerele sau modulele de extensie pana la 1220m de hub |
|
 |
|
CA-A460-P: Modul extensie relee
Adauga 7 iesiri pe releu suplimentare la controlerul CT-V900-A
Maxim 2 module CA-A460-P pentru fiecare controler CT-V900-A
• Se conecteaza direct la magistrala RS-485 E-BUS
• Se conecteaza pana la 1220m distanta de controlerul CT-V900-A
• Alimentare: 12Vdc
• Consum: 50mA (tipic), 400mA (max)
• Iesiri: 7 relee izolate galvanic cu contacte N/O - N/C, la 5A/28Vdc
|
|
 |
|
CA-A110-P: Modul control yale
CA-A110-P a fost proiectat special pentru a reduce timpul alocat instalarii si a simplifica conectarea yalelor electromagnetice. Se insereaza direct in clemele iesirii de yala a controlorului CT-V900-A.
Specificatii tehnice:
• Simplifica instalarea a 2 yale electromagnetice
• 2 iesiri de yala pe releu (2 relee izolate galvanic cu contacte N/O - N/C, 5A/12Vdc )
• 2 intrari pentru alarma de incendiu
• Nu necesita sursa de alimentare externa
• 2 LED-uri indicatoare pentru activarea releelor
• consum: 100mA
|
|
 |
|
CA-ETHR-A: Modul TCP/IP
Converteste protocolul TCP/IP la RS-232
Permite dispozitivelor seriale sa comunice intre ele prin intermediul retelei LAN
Specificatii tehnice:
• Mufa de telefon inclusa permite conectarea cu device-uri seriale cu mufa db-9 pe protocolul rs-232
• Programare si setup facile
• Adrese statice IP
• Conexiune RJ-45 la LAN
• Indicatori de stare LED intuitivi
• Utilizeaza comunicatia obisnuita software pentru setup
• Suporta protocoalele: TCP/IP, HTTP, ICMP si ARP
• Compatibilitate ethernet: v. 2.0/IEEE 802.3
• 10 MBPS – Half Duplex
• Rate serial baud: 9600, 19200 si 38400
• Format linie seriala: 8 data bits, 1 Stop bit, No Parity
• Dimensiuni placa: 10cm x 6.4cm
|
|
 |
|
CA-ICIF-A: Interfata intercom universala
Face legatura centralelor CT-V900-A si CA-A480-A cu sisteme intercom.
• control avansat al destinatiei
• compatibil cu orice sistem interfon ce ofera datele in EIA-232 (RS-232) sau EIA-485 (RS-485)
• conecteaza pana la 4 unitati interfon pe placa CA-ICIF-A
• limiteaza accesul catre etaje prestabilite
• un port RS-232 si unul RS-485
• Se conecteaza direct la E-BUS RS-485 |
| |
Cititoare compatibile cu CENTAUR
|
 |
|
R885: Cititor de proximitate cu tastatura PosiPin - versiunea acces
• destinat instalarii la interior / exterior
• poate fi utilizat ca si tastatura de access, ca cititor sau impreuna
• distanta de citire de pana la 10cm cu cartela ISO
• suporta standardele 26-biti Wiegand, 37-Wiegand, ABA si formate personalizate
• tastatura cu 12 butoane
• lumina frontala albastra
• LED pentru indicarea starii rosu/verde
• include cablu de conexiune de 40cm |
|
 |
|
NanoProx: Cititor de proximitate multiprotocol
• destinat instalarii la interior / exterior
• format multiplu 125Khz RFID
• distanta de citire: pana in 10cm
• suporta standardele de la 26 la 128 biti Wiegand
• LED rosu/verde pentru indicarea starii |
|
 |
|
R870: Cititor de proximitate PosiIn
PosiIn este un cititor de proximitate de interior ce dispune de terminale cu cleme cu surub care asigura o instalare usoara, fara a necesita lipiri (prin cositorire) ale firelor.
• numai pentru instalarea în interior
• distanta de citire de panã la 10cm cu cartelele ISO PosiCard C702 ISO
• douã LED-uri de stare (rosu si verde) si buzzer
• formate de iesire: 26-bit Wiegand
• terminale cu surub
• permite montajul pe o dozã simplã
• dimensiuni: 11cm H X 7.3cm W X 2cm D
• temperatura de funcþionare: +10ºC to +65ºC (+50ºF to +149ºF)
• material: plastic ABS rezistent la radiatii ultraviolete |
|
 |
|
R890
Cititor de proximitate cu raza mare de citire - PosiXtend
• design rezistent la intemperii
• destinat instalarii la interior / exterior
• distanta de citire de pana la 61cm pentru utilizare cu cartela ISO
• formate de iesire 26biti Wiegand, 37biti Wiegand, ABA si alte formate particulare
• LED rosu/verde pentru indicarea starii
• tehnologie avansata SwiftRead
• iluminare frontala |
|
|
|
R885S: Cititor proximitate cu tastatura PosiPin - versiunea cu functionare independenta
• destinat instalarii la interior / exterior
• poate fi utilizat ca si tastatura de control acces, cititor de proximitate sau impreuna.
• distanta de citire este de pana la 10cm cu cartela ISO.
• memorie de 1000 utilizatori
• se poate programa pentru a permite accesul la prezentarea a 2 cartele si 2 coduri PIN
• tastatura de 12 butoane • iesire de releu pentru incuietoare • lumina frontala albastra • LED rosu/verde pentru indicarea starii • cablu de conectare de 40cm |
|
 |
|
DGLP-FN-WLC: Cititor de proximitate multiprotocol
• destinat instalarii la interior / exterior
• protocol cititor multi card
• montare la suprafata (ideal pentru usi de sticla)
• tensiune alimentare 12Vdc
• 100mA ; 125kHz
• dim: 139x41x23mm
|
|
 |
|
DTRR-1434: Cititor cu iesire Wiegand si raza lunga,
pentru tagul activ DTXT-0434
• conectare directa la controler CT-V900-A sau modulul CA-A470-A
• raza ajustabila de pana la 15m
• ideal pentru spatii comerciale, industriale, cladiri publice
• standard Wiegand 26 biti
• poate comunica simultan cu pana la 20 taguri
• 433.92MHz
• antena incorporata
• fedback vizual + audio
• tensiune alimentare 12-30V ac/dc. • consum: 40mA
• dim: 90 x 60 x 22mm
DTXT-0434: Tag activ pentru cititorul DTRR-1434 |
|
 |
|
STARPW: Cititor de proximitate 125Khz multiprotocol, tehnologie Mullion
• Wiegand 26, 30 sau 44 bit
• compatibil cu controlerul Centaur CTV900-A sau modu-lul de extensie CA-A470-A
• conectare directa
• PCB sigilata epoxidic
• feedback vizual si audio
• terminatie de conectare a firului de 45cm
• dim: 130x41x28mm
• cititor de card multi-protocol Marin/HD
• 12Vdc
• consum 100mA
• certificat CE
|
| |
Taguri de proximitate si cartele
|
 |
|
C702: Cartela de proximitate standard (Clamshell)
• dimensiunea unei cãrti de credit • foarte subtire si flexibilã • fantã verticalã pentru agãtare • carcasã durabilã din PVC (albã)
• pasivã (nu necesitã baterie) |
|
 |
|
C706: Cartela de proximitate ISO
• dimensiunea unei cãrti de credit
• foarte subtire si flexibilã
• fantã verticalã pentru agãtare
• carcasã durabilã din PVC (albã)
• posibilitate print de inalta calitate |
|
 |
|
C704: Cartela de proximitate tip breloc
• se poate atasa la un inel de chei
• carcasã durabilã din plastic
• pasivã (nu necesitã baterie)
• optiune pentru etichetã personalizatã |
|
 |
|
RAC2: Telecomanda bidirectionala cu cartela acces integrata
• Emitator/receptor incorporat (433Mhz)
• Design deosebit, rezistent la apa
• Butoane luminoase
• Cartela de acces incorporata.
• 5 actiuni programabile |
|
 |
|
RAC1: Telecomanda Magellan cu card acces integrat
• rezistenta la apa
• design modern, carcasa de plastic albastra, cu butoane luminoase
• 5 actiuni programabile
• frecventa 433MHz |
|
 |
|
CPE: Cartela de proximitate Light 1.8mm
|
|
 |
|
ER
Telecomanda cu carcasa de metal + plastic |
|
 |
|
CP: Cartela de proximitate ISO II 0.8mm, printabila |
|
 |
|
PPC-G: Tag de proximitate DIGITAG
• material: policarbonat
• cu ureche de prindere
• culoare: negru / albastru |
|
 |
|
PP: Tag de proximitate DIGITAG (design: lacrima)
• material: policarbonat
• cu ureche de prindere
• culoare: negru / albastru |
|
 |
|
ERP: Telecomanda cu carcasa de metal + plastic
4 canale
• card de proximitate incorporat |
|
 |
|
BP: Tag proximitate imbracat in piele
• pentru suport chei |
|
 |
|
DTXT-5434M: Cartela activa cu senzor de miscare
|
|
|
| |
Software - CENTAUR
|
Facilitati software Centaur:
- opţiuni contorizare / utilizare cartele
- management tur gardian
- integrare DVR şi camera IP
- asistent configuraţie locaţie, controler, uşă
- programare serii de cartele
- suport disponibil în mai multe limbi de circulaţie internaţională
- controlul lifturilor
- actualizare de firmware online
- compatibilitate cu windows 2003, XP, Vista şi Windows7
- procesare distribuită a datelor
- definire flexibilă a evenimentelor şi alarmelor
- configurare e-mailuri de alertare
- server SQL 2005 de înaltă performanţă
- managementul alarmelor
- tehnologie optimizată pentru instalare rapidă, indiferent de dimensiunea sistemului
- sistem multi-tehnologie, aplicaţie de proximitate Mifare, amprentă, hands-free, RF şi Digicode
- imprimare taguri de identitate cu model
- generator rapoarte (Pro-Report)
- cod culoare pentru evenimente presetate
- 64 grupuri de uşi per locaţie (zone)
- 128 grupuri etaje
- 256 programe, nivele de acces şi nivele de securitate per locaţie
- fişier cartele preînregistrate ce nu se alocă oricărui utilizator
- asistenţă online
- depozitare evenimente, funcţie de capacitatea hard-drive sau versiunea serverului SQL (MSDE: limită de 2GB)
- startup automat server Centaur
- modul vizitator (intrare/ieşire vizitator utilizând o tabletă electronică)
- macro-uri ce autorizează sistemul să lanseze operaţii predefinite într-una sau mai multe locaţii, pe baza evenimentelor definite (16 acţiuni per macro)
- actualizare software uşoară
- interfaţă grafică
- instrumente performante de diagnosticare
|
| |
contact
